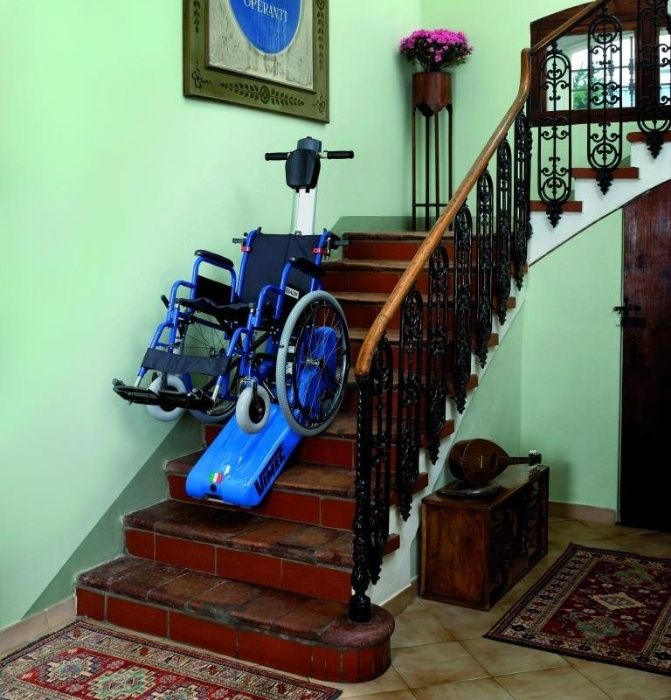

elevatorul Vimec T09 Roby 130 Kg cu senile tachetate din cauciuc este urcatorul cel mai sigur si mai fidabil din lume (senilat urca si coboara scarile fiind comandat de catre insotitorul persoanei disabile Dupa ce a fost pusă centura de siguranţă şi scaunul a fost fixat pe ghidon, poziţionăm scaunul în dreptul scării şi apăsăm butoanele de înainte sau de înapoi, în funcţie de sensul de mers pe care îl dorim.
Pentru manevrarea elevatorului cu şenile nu este nevoie de forţă sau efort extraordinar,(precum ar fi nevoie la pasitoarele cu roti unde trebuie tinut in echilibru pasitorul cu tot cu pacient) întrucât, la coborâre şi la urcare, toată greutatea este susţinută de elevator. Elevatorul funcţionează doar prin apăsarea butoanelor de direcţie. Pentru a deplasa elevatorul la scară şi pentru a-l poziţiona, ne vom folosi de roţile ajutătoare din spate, care protezează şenilele pe drumul până la scară sau până la locul de parcare.
Este manevrat de un însoţitor
Cu toate că elevatorul este uşor de folosit, se recomandă ca persoana care îl manevrează să fie instruită, să cunoască modul corect de utilizare şi să cunoască însemnătatea luminiţelor de averizare care indică necesitatea încărcării bateriei şi să verifice pe ghidon dacă unghiul de înclinare al scării se încadrează în recomandările producătorului, pentru a evita riscul accidentelor.
Persoana care se află în scaunul cu rotile nu poate manevra direct elevatorul, astfel că este necesar un însoţitor. Însoţitorul poate fi orice persoană aptă pentru a fi instruită în utilizarea elevatorului cu şenile, care înţelege instrucţiunile de utilizare şi care le aplică. Nu este necesară o autorizaţie specială.
ELEVATOR CU ŞENILE T09 ROBY
Producător VIMEC, Fabricat în Italia
Asigură accesul persoanelor cu dizabilităţi locomotorii;
Înlocuieşte rampa de acces pentru persoanele cu handicap locomotor;
Fără montaj;
Poate fi transportat cu ușurinţă faţă de platformele fixe (rampe de acces);
Poate fi folosit în mai multe locaţii/intrări;
Elevatorul cu şenile este un dispozitiv puternic, care poate deplasa o persoană şi scaunul cu rotile avand greutatea totala maximă de 130 kg, sau optional este disponibilă şi varianta de 150 Kg.
Caracteristici tehnice:
ELEVATOR CU SENILE PENTRU SCĂRI MODELUL T09 ROBYSistem de transport mobil pentru utilizatorii de scaune cu rotile
Testat şi aprobat de Berlin Cert
CULOARE: Albastru deschis RAL 5015
GREUTATE: 47 kg (37 kg unitatea mobilă,10 kg bara de direcţie)
ALIMENTAREA CU ENERGIE 24V, prin intermediul a 2 baterii V-12 Ah legate în serie. Încărcător electronic de baterie încorporat, de tip 24 V-3 Ah, realizat cu tehnologia ‘în comutație’ şi alimentat direct la 230V.
Priză pentru cablul de alimentare al încărcătorului de baterie de pe corpul echipamentului, cu releu pentru dezactivare la conectarea echipamentului.

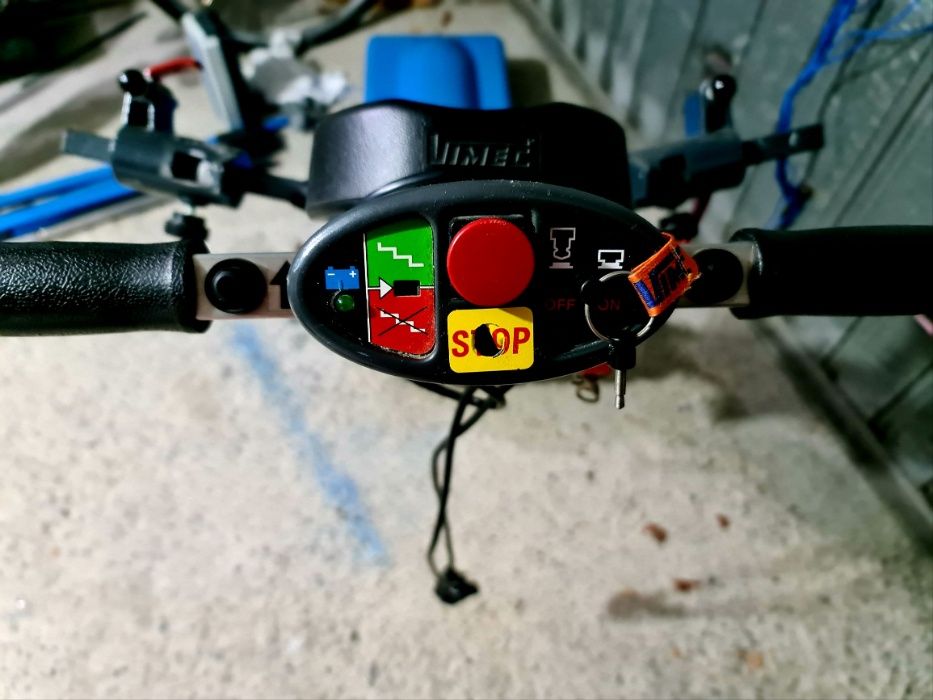

Starea de încărcare a bateriei este semnalizată de un LED VERDE de pe bara de direcţie. Dacă LED-ul nu luminează intermitent, starea bateriei se situează între 20% şi 100%. Dacă LED-ul luminează intermitent, aceasta indică faptul că starea bateriei a scăzut la 20%, iar bateria va trebui reîncărcată. În timpul fazei de reîncărcare, starea bateriei poate fi vizualizată prin intermediul a 2 LED-uri, amplasate pe partea posterioară a corpului echipamentului şi dispuse după cum urmează (de la stânga la dreapta): VERDE-ROŞU. LED-ul verde (pe partea stângă) arată conexiunea la sursa casnică de electricitate, si o incaracer mai mare de 80%, iar echipamentul poate fi deja utilizat. LEDul rosu indica o incarcare insuficienta si este necesara incarcarea acumulatorilor.
MOTORIZARE Cutie de viteze ireversibilă cu reductor, autofrânare, cu transmisie axială acţionată de un motor controlat electronic, cu caracteristicile 24V-500 W, „fără perii”. .Alimentarea cu energie a motorului este posibilă numai la operarea butoanelor de pornire, acestea fiind controlate de activarea simultană a cheii şi dezactivarea opririi de urgenţă.
AUTONOMIE LA ÎNCĂRCARE MAXIMĂ 13 etaje reale, dintre care 12 până la aprinderea intermitentă a LED-ului VERDE, amplasat pe maneta de direcţie care alertează utilizatorul asupra necesităţii reîncărcării bateriilor, şi un etaj până la oprirea echipamentului.

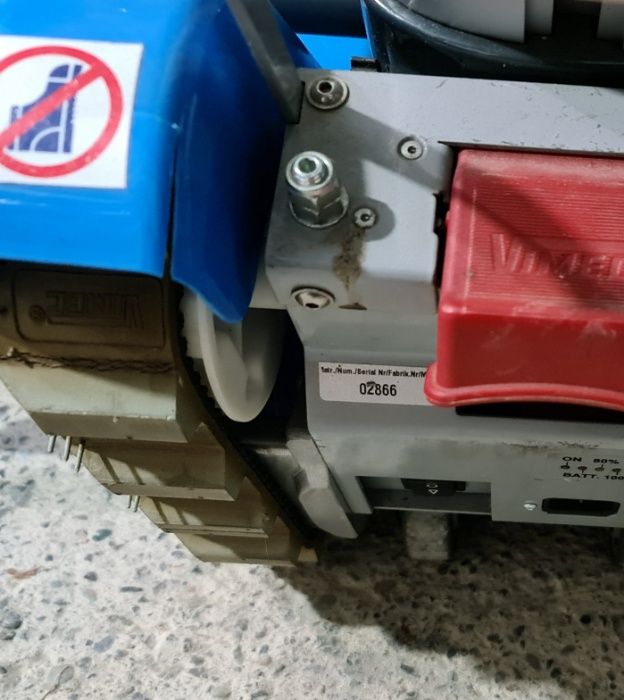

CURELE DE TRANSMISIE ROŢI: Fără marcaje, din cauciuc cu factor de frecare ridicat, care asigură aderenţa fără a lăsa urme pe traiectorie.
PANTĂ: max. 35°; indicatorul de pantă este amplasat pe bara de direcţie.
SARCINĂ 130 kg (pasager + scaun)
ADÂNCIME MINIMĂ A PALIERULUI 970 mm cu scaunul cu rotile cu suport pentru picioare şi pasager la bord pentru versiunea standard
LĂŢIMEA MINIMĂ A SCĂRII 820 mm
CONTROALE: Controale sus/ jos pe bara de direcţie; buton pe unitatea de comandă pentru solicitarea curelei de transmisie a vehiculului.
MANIPULARE: Liftul poate fi demontat în 2 părţi, dintr-o singură mişcare, fără efort; şasiul este prevăzut cu 2 mânere; dispozitivul poate fi transportat în portbagajul unei mașini.
AVERTISMENT: După livrarea echipamentului, însoţitorul trebuie instruit conform manualului de utilizare.
UTILIZARE: Destinat să opereze cu diverse tipuri de scaune cu rotile prin intermediul dispozitivelor de prindere ajustabile în înălţime şi lăţime.
VERSIUNEA STANDARD Este reglabilă pentru scaune cu rotile pliabile echipate cu mânere sferice (cod ISO 12.21.06.039 şi 12.24.21.115 tip “Panda”) sau, mulţumită fitingurilor ajustabile, la scaunele cu rotile cu spătar căptuşit şi mâner (cod ISO 12.21.06.003) sau spătar/ cadrul şezutului întărite (scaune cu rotile ultra-uşoare –cod ISO 12.21.06.060), dar toate fiind prevăzute cu roţi posterioare de diametru mare (Ø50-60).
SIGURANŢĂ Cutie de viteze ireversibilă cu reductor; verificare electronică a vitezei; comenzi întârziate pentru a evita operarea accidentală; bară de direcţie prevăzută cu sistem de strângere mecanic pe ambele laturi şi cu verificare prin comutator de siguranţă; aprobare a mişcării doar atunci când sistemul mecanic (şi electric) de strângere este ajustat corespunzător; centură de siguranţă şi tetieră ajustabilă. Dispozitiv de siguranţă pe scaunele cu rotile, ceea ce împiedică deschiderea accidentală. OPRIRE de urgenţă. Operarea manuală de urgenţă, constând într-un dispozitiv care trebuie inserat în conectorul pătrat conectat direct la cutia de viteze cu reductor şi instalat în partea frontală a ansamblului de acţionare pentru a ridica şi/sau coborî manual echipamentul în cazul opririi.
elevatorul Vimec T09 Roby 130 Kg cu senile tachetate din cauciuc este urcatorul cel mai sigur si mai fidabil din lume (senilat urca si coboara scarile fiind comandat de catre insotitorul persoanei disabile
