Sablonul asigura urmatoarele operatiuni :
a. marcarea locului (la 17mm de marginea placii de PAL) pentru frezarea de 25mm pentru carcasa demontabilului de la Blum ; marcarea se face prin gauri de diametru 3mm-4mm folosind un marcator special
b. gaurirea directa (gaura diametru 5mm) in mijlocul cantului pentru tija demontabilului ; gaurirea se face prin rulmenti de diametru 5mm.

Cotele de gaurire / frezare pentru instalarea demontabilului Blum :
a. pentru carcasa :
adancime = 12mm
diametru = 25mm
distanta fata de marginea placii = 17mm
b. pentru tija (in mijlocul cantului) :
adancime = 27mm
diametru = 5mm

PRET = 120 RON (citeste mai jos neaparat !)

! ATENTIE !

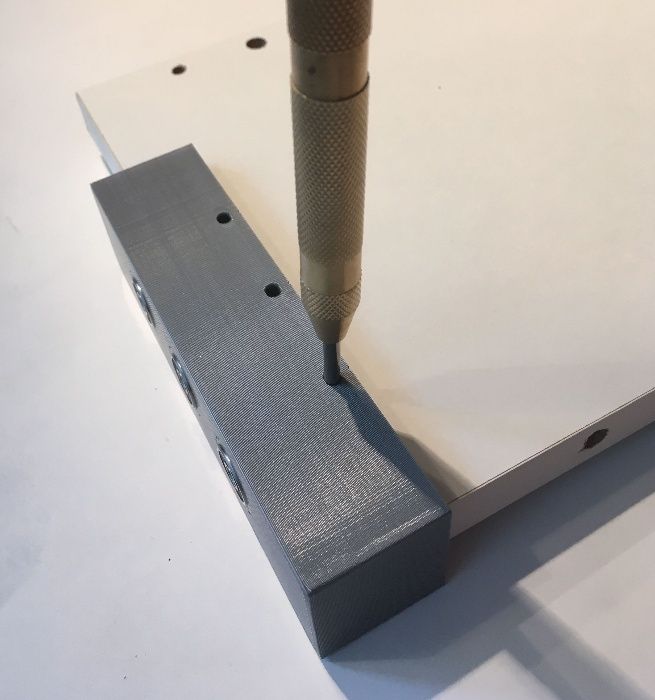

Dupa cum se observa din imagini o sa aveti nevoie sa marcati locul pentru frezarea de 25mm .
Orificiul prin care se face marcarea are diametrul de 3mm-4mm.

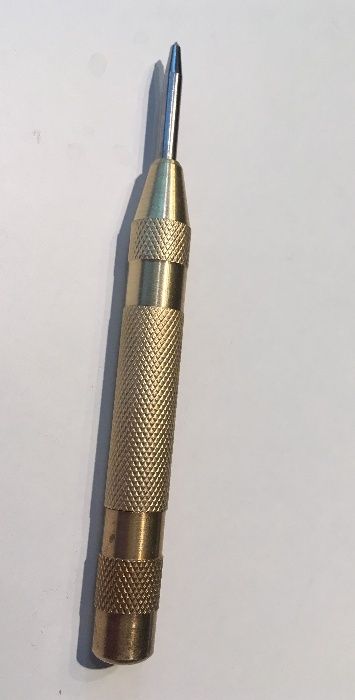

Pentru o marcare cat mai precisa trebuie folosit un punctator automat sau unul fix gen burghiu.

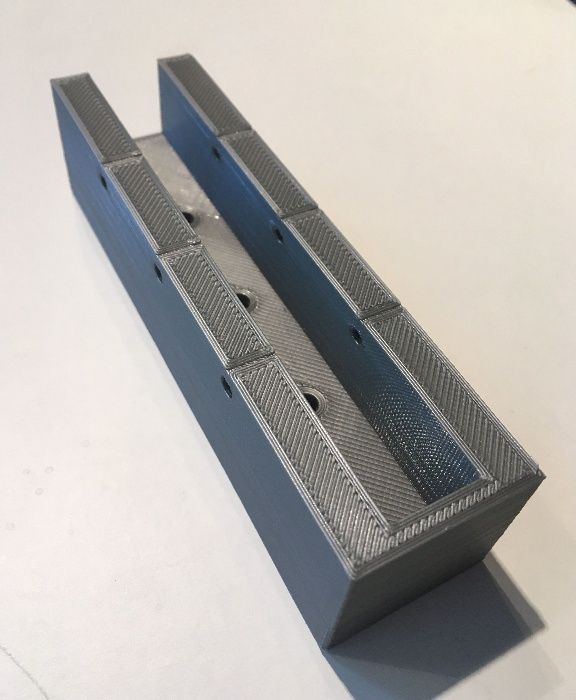

Sablonul :
- este facut la imprimanta 3D din plastic robust ; nu zgaraie lemnul.
- este pentru placi de PAL/MDF grosime 18mm.
- are forma U inchis la un capat

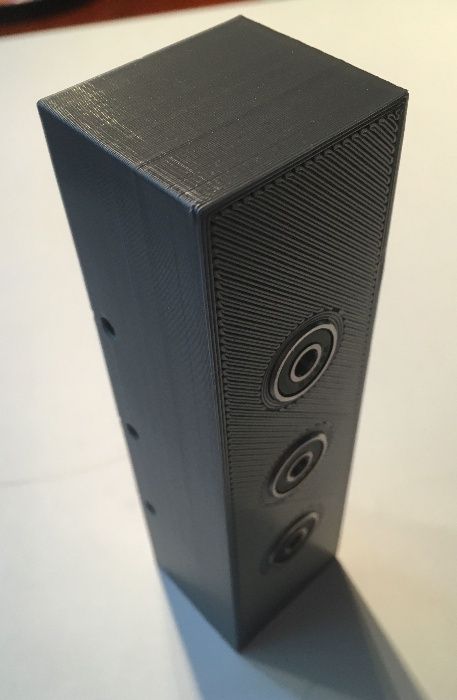

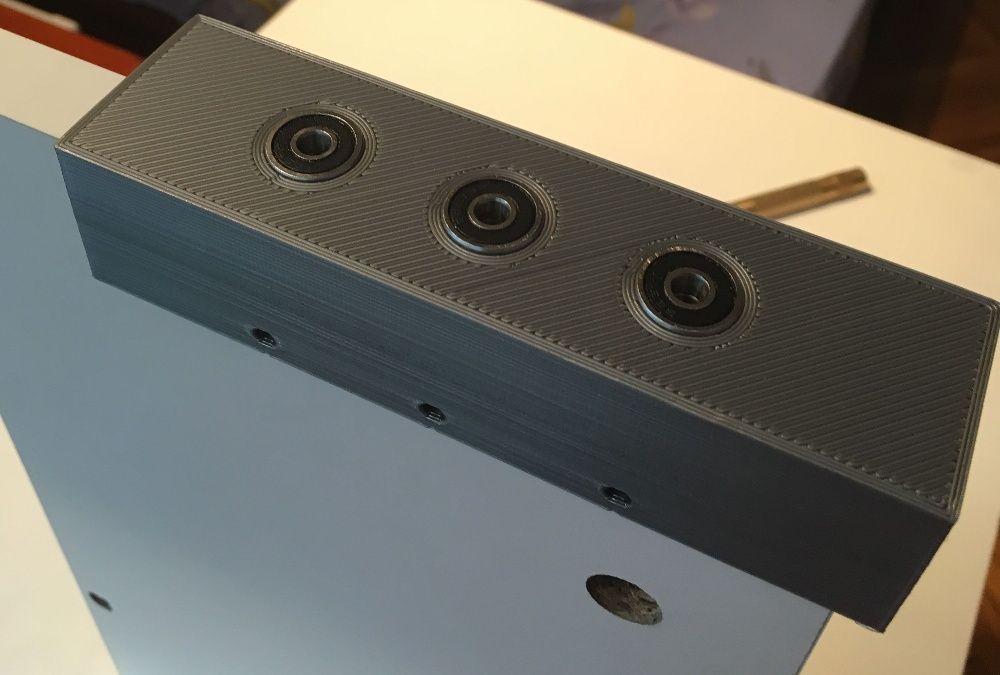

- in partea centrala are 3x gauri de 5mm (rulmenti cu diametru interior de 5mm ; 2 rulmenti per gaura) : pentru gaurire in cant ; distanta intre gauri 32mm
- distanta de la capatul placii la prima gaura este 37mm.

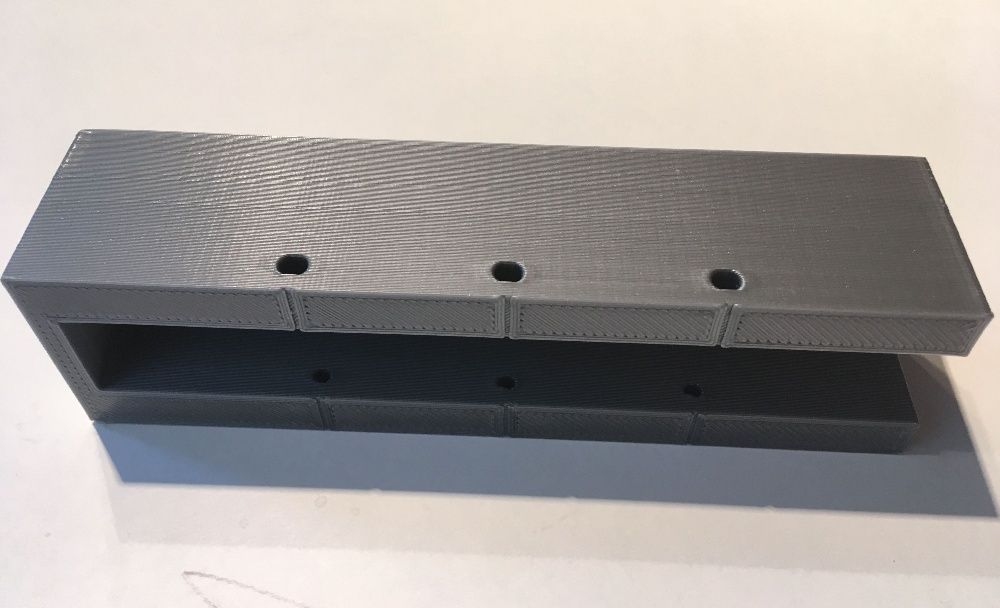

- atat pe partea superioara cat si inferioara exista cate 3 gauri prin care se marcheaza cu ajutorul unui punctator automat distanta de 17mm de la marginea placii
- in dreptul fiecarei gauri exista si semne cu ajutorul carora se poate lucra si la semn trasat pe placa de lucru - atat cat permite forma de U inchis la un capat a sablonului
- limitator de adancime de gaurire inclus in pret

PENTRU ORICE INTREBARI SI CLARIFICARI VA ROG INTREBATI PE SITE SAU PE MAIL SAU TELEFONIC. RASPUND IN TIMP FOARTE SCURT !
